U-SLIM＜直管＞
厨房排気ダクト用耐火材。グラスウールの軽さとロックウール同等の耐火性を兼ね備えた「マグ アルティメイト」を使用した製品です。
Read more
Read less
主な特長
● グラスウールの軽さとロックウール同等の耐火性を兼ね備えた「マグ アルティメイト」を使用した製品です。
● 高い耐火性能で、マンションのキッチンフード、レストランの厨房施設等、高い耐熱温度が求められる排気ダクトに最適です。
● 耐火材として要求される性能を20mm 厚でクリアし、天井裏の省スペースに貢献します。
● 軽量なので、運搬、現場での取り回しが容易で施工の効率化に貢献します。
● ソフトな繊維で繊維飛散も少なく安全、快適な施工環境を実現します。
● 環境製品宣言EPD 取得製品（一部製品のみ対象）。
製品詳細
取得認定及び評定等
| 認定名称 | 認定番号 |
|---|---|
| 国土交通大臣認定 不燃材料 | 認定番号 NM-4050 |
| 国土交通大臣認定 規制対象外のホルムアルデヒド発散建築材料：F☆☆☆☆ | 認定番号 MFN-3262 |
| 一般財団法人 日本消防設備安全センター 性能評定 | 防火材等（排気ダクトに使用する断熱材） 性能評定番号 評27-015号 ユースリム |
安全性
- ホルムアルデヒド放散区分F☆☆☆☆ MFN-3262
U-SLIMは性能評価試験を受けた結果、F☆☆☆☆の性能を有していることが認められています。 - 生体内溶解性
マグ アルティメイトは安全に対する基準が厳しいドイツにおいて、生体内溶解性に関する要件（ ドイツ危険物規則［第四節- 第22 号］及び、欧州のEU 指令97/69/EC［Nota Q］）に適合しています。
【火災予防条例-厨房設備-適合状況】
| 東京都 | 第3条の2第1項第2号ハの規定に適合 |
| 札幌市 | 第3条の2第1項第2号ウ |
| 仙台市 | 第12条の2第1項第1号ハ |
| さいたま市 | 第6条第1項第1号ウの規定に適合 |
| 千葉市 | 第3条の4第1項第1号ウの規定に適合 |
| 横浜市 | 第4条の4第1項第2号ウの規定に適合 |
| 相模原市 | 第3条の4第1項第1号ウの規定に適合 |
| 新潟市 | 第3条の4第1項第1号ウの規定に適合 |
| 静岡市 | 第5条第1項第1号ウの規定に適合 |
| 名古屋市 | 第5条の2第2項第1号アの規定に適合 |
| 京都市 | 第3条の4第1項第1号ウの規定に適合 |
| 大阪市 | 第3条の第4項第1号ウに適合 |
| 神戸市 | 第9条の第2項第1号ウに適合 |
| 広島市 | 第3条の4第1項第1号ウ |
| 福岡市 | 第3条の4第1項第1号ウの規定に適合 |

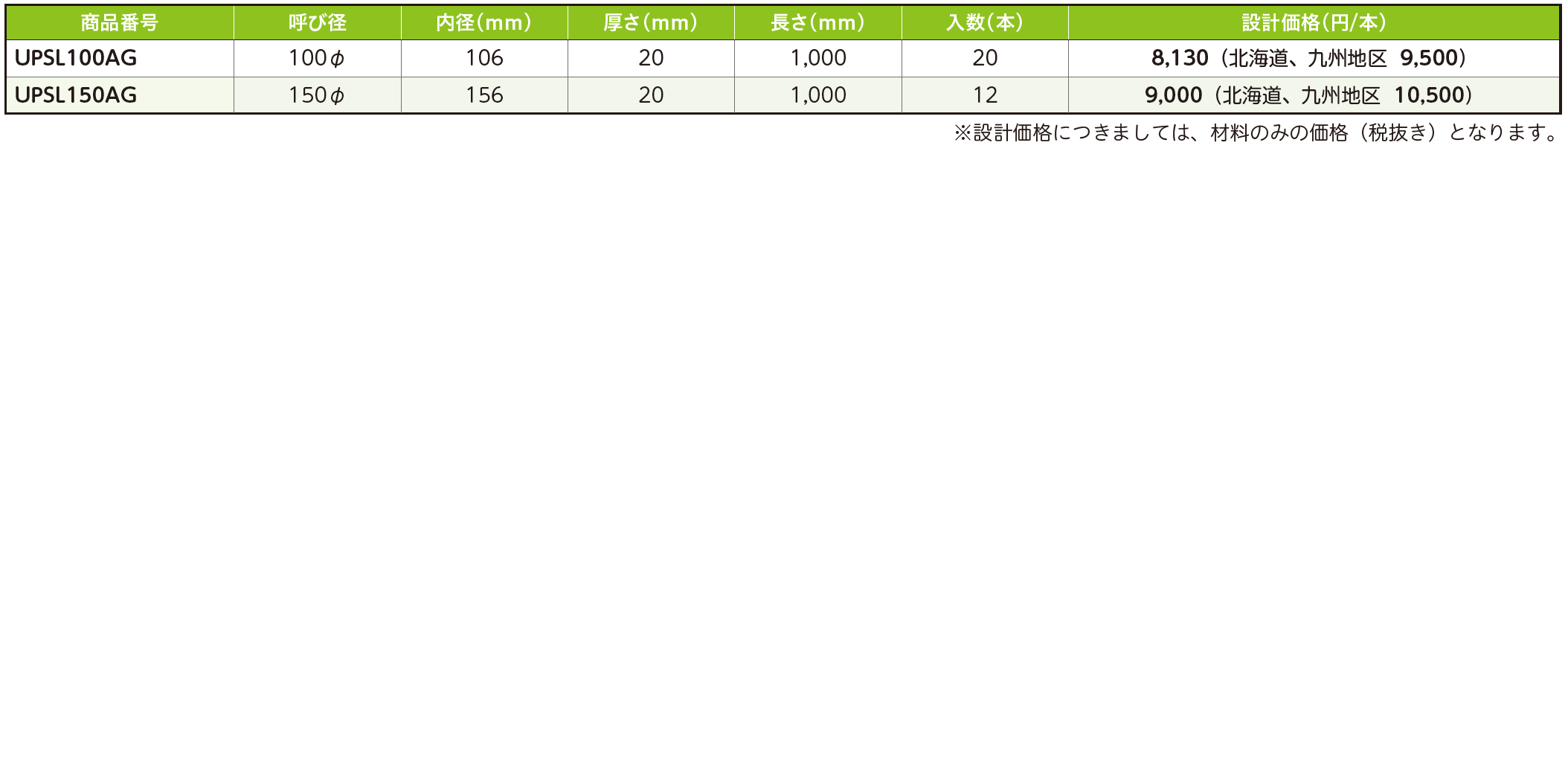

品種情報
| 名前 | Extra field 1 | Extra field 2 | 厚さ | 長さ | 入数 | 入数単位 |
|---|---|---|---|---|---|---|
| 名前UPSL100AG | Extra field 1100.00 | Extra field 2106.00 | 厚さ20 | 長さ1,000 | 入数20 | 入数単位本 |
| 名前UPSL150AG | Extra field 1150.00 | Extra field 2156.00 | 厚さ20 | 長さ1,000 | 入数12 | 入数単位本 |
製品仕様
標準施工方法
- 管部にU-SLIM を巻き付け、外被材の重ね合わせ部分をワンタッチテープで留めます。なお、重ね合わせ部分の接着面が汚れている場合は、汚れを十分除去して留めます。吊り金具部分は、U-SLIM に切り込みを入れて隙間の無いようにします。
- U-SLIM の継ぎ目は、アルミガラスクロス粘着テープまたはアルミ粘着テープを貼ります。
- 直管部のバンド止めは、U-SLIM の施工1m におよそ1～2 箇所を目安に亜鉛鉄線で縛ります。あるいは、金属バンド止めまたはアルミガラスクロス粘着テープ2 回巻で留めてください。
- 曲管部の施工時には、角度に合わせたU-SLIMエルボを使用します。もしくは現場加工したU-SLIMを施工し、継ぎ目部分に隙間が無いように、アルミガラスクロス粘着テープまたはアルミ粘着テープを貼ります。
